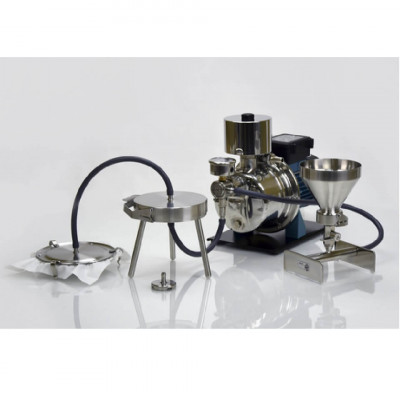

Прибор вакуумного фильтрования для паразитологических исследований ПВФ-142 Б (ДК)

Предназначен для выделения из пробы воды яиц, личинок гельминтов и цист патогенных простейших, а также ооцист криптоспоридий методом фильтрования на двух фильтровальных ячейках: одной – под фильтр Ø142 мм, второй – с воронкой под фильтр Ø35 или Ø47 мм.

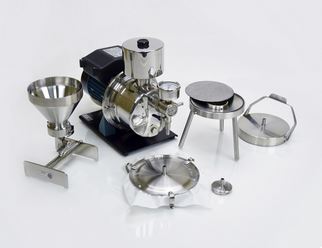

Комплект поставки:

• фильтровальная ячейка под фильтр Ø142 мм;
• фильтровальная ячейка под фильтр Ø35 или Ø47мм;
• вакуумная станция ВС-0,9Б с возможностью подключения двух фильтровальных ячеек;
• заборное устройство;
• заборно-фильтровальное устройство;
• фильтры для заборно-фильтровального устройства;
• трубопроводы.

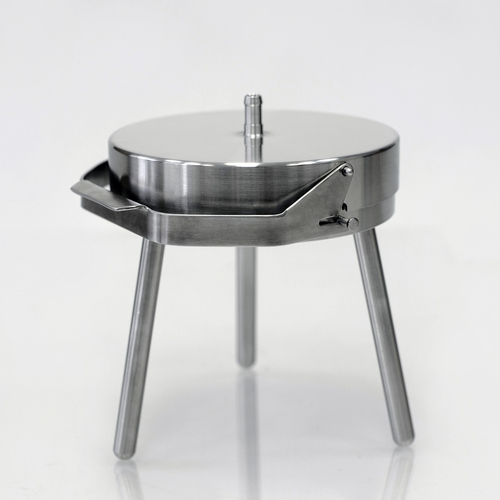

Фильтровальная ячейка под фильтр Ø142 мм состоит из крышки и основания, на котором установлена фритта для размещения дискового фильтра. Крышка и основание фиксируются между собой с помощью специального зажима. Имеет три отвинчивающиеся ножки.

• материал: основание, крышка с зажимом, ножки – нержавеющая сталь, фритта – титан;
• фритта: Ø130 мм (под фильтр Ø142 мм);
• габариты (Д × В): 174 × 171 мм;
• подходящий фильтр: Ø142 мм

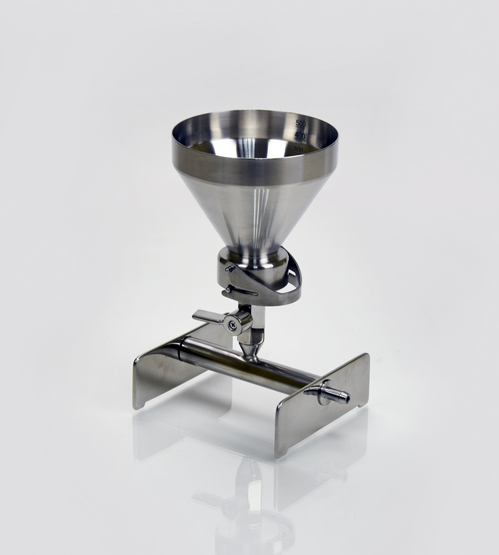

Фильтровальная ячейка с 1 воронкой из нержавеющей стали на коллектор предназначена для фильтрования под вакуумом одной пробы на фильтре Ø35 или Ø47 мм. Состоит из горизонтального коллектора с прямоугольными опорами, основания с отсечным краном и воронки. На основании уложена фритта, на которой размещается дисковый фильтр. Воронка крепится к основанию при помощи зажима. Кран позволяет отсекать воронку от вакуумной линии. Воронка отполирована, на внутренней стороне нанесена градуировка по 100 мл.

• материал: коллектор, воронка с зажимом, основание, кран – нержавеющая сталь, фритта – титан;
• номинальный объём воронки: 300 или 500 мл;
• фритта: Ø28 мм (под фильтр Ø35 мм) или Ø38 мм (под фильтр Ø47 мм);
• подходящий фильтр: Ø35 или Ø47 мм;
• подключение: штуцер Ø6 под шланг

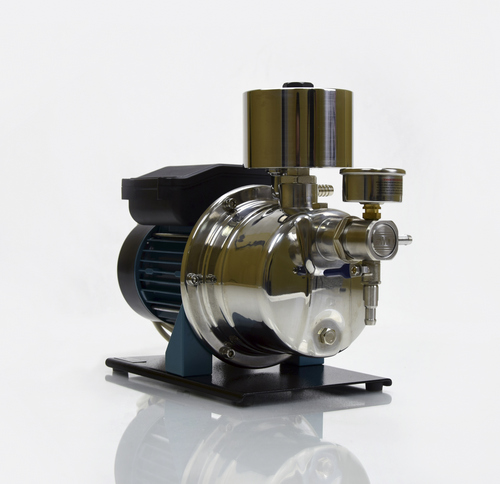

Вакуумная станция ВС-0,9Б с возможностью подключения двух фильтровальных ячеек предназначена для создания вакуума с помощью встроенного насоса и эжектора. Походит для работы с большим количеством проб воды. Требует водяного охлаждения. Станция позволяет отфильтрованной воде перетекать через себя. Фильтрат сливается в канализацию или в подставленный контейнер большого объёма. Станция снабжена кранами и вакуумметром.

• вакуум: до -0,95 кгс/см²;
• потребляемая мощность: 0,3 кВт;
• сеть электропитания: однофазная, 220 В, 50 Гц;
• габариты: 380 × 176 × 290 мм;
• масса: 8 кг

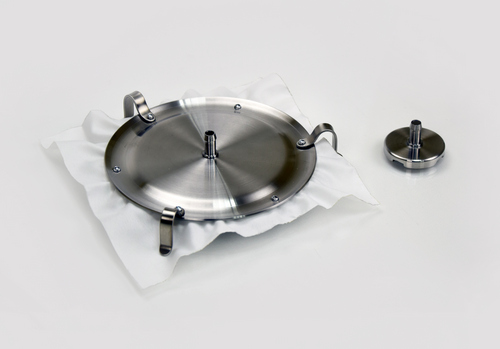

Заборное и заборно-фильтровальное устройства изготовлены из нержавеющей стали. Заборное устройство (ЗУ) – это штуцер с плоским основанием, на нижнем торце которого имеются четыре радиальных паза для прохода жидкости. ЗУ фиксирует вакуумный шланг в ёмкости с исследуемой пробой. Заборно-фильтровальное устройство (ЗФУ) представляет собой штуцер с двумя плоскими дисками: на нижнем крепится тканевый фильтр, на верхнем закреплены три изогнутые опоры. ЗФУ фиксирует вакуумный шланг в водоёме и применяется при отборе проб с высоким содержанием взвешенных веществ.

• заборное устройство: 48 × 28 мм;
• заборно-фильтровальное устройство: 180 × 60 мм

Фильтры для заборно-фильтровального устройства предназначены для предварительной очистки исходной пробы воды перед её подачей на мембранный фильтр. Задерживают крупные частицы, иловые примеси и другие взвеси, снимая нагрузку с аналитического фильтра. Фильтр фиксируется в заборно-фильтровальном устройстве с помощью резиновых колец, которые входят в комплект поставки.

• габариты: 220 × 220 мм;
• формат поставки: при совместной поставке с прибором вакуумного фильтрования – 3 шт.; при индивидуальной поставке – уп. 10 шт.
