- Краткое описание
- Наша компания является поставщиком товаров производителя Химэлектроника НПП.

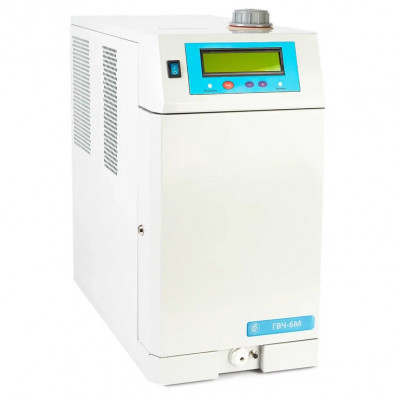

Генератор чистого водорода ГВЧ-6М
Предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Получаемый водород обычно используют для питания пламенно-ионизационных детекторов.
Основными особенностями генератора чистого водорода являются: встроенная система водоподготовки с контролем чистоты заливаемой в питающий бак воды, система контроля влажности водорода, система защиты от разгерметизации газовых линий, индикация выходного давления, производительности прибора, напряжения на электролизном модуле и др.
Система водоподготовки позволяет использовать для питания прибора дистиллированную воду, что существенно облегчает эксплуатацию генератора водорода, а контроль чистоты воды, поступающей в электролизный модуль, позволяет продлить срок службы модуля — сердца прибора. Система контроля влажности выходного водорода информирует оператора о необходимости прокаливания фильтров, что предотвращает возможность попадания влаги в выходную линию. Система контроля разгерметизации блокирует генерацию водорода при возникновении значительной течи в системе генератор-хроматограф.
Водород в генераторе получается электролизом очищенной воды в электролизёре, выполненном на твёрдом электролите – ионообменной полимерной мембране. Электроды электролизёра – титановые, разделённые изолирующими прокладками из кислородостойкого материала.
Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды встроенным кондуктометром. В приборе обеспечивается периодическая циркуляция воды с очисткой в картридже деионизационного фильтра. В электролизёре вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу». Затем водород проходит через фильтры тонкой очистки, где происходит его окончательная осушка.
На выходе генератора установлен электронный датчик давления, результаты измерения которого используются для индикации (на дисплее) и регулирования давления в линии потребителя. Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления. Одновременно прекращается электролиз, и появляются сигналы об аварийной ситуации.
Генератор оснащён системой контроля влажности водорода, предотвращающей попадание влаги в выходную линию. Генератор осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту. В генераторе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.
Технические характеристики
| Параметр | Значение |
|---|---|
|
Чистота водорода в пересчете на сухой газ, % об. |
99,995 |
| Концентрация водяных паров при 20 °С и 1,0 атм, ppm, не более | 5 |
|
В режиме стабилизации выходного давления |
|
| Диапазон задаваемого выходного давления водорода, ати | от 1,5 до 6,1 |
| Стабильность выходного давления водорода, ати, не хуже | ±0,02 |
| Максимальная производительность по водороду, приведённая к нормальным условиям, л/ч | 6 |
| Время установления рабочего режима, при заглушенном выходе, мин, не более | 20 |
|
В режиме стабилизации производительности |
|
| Диапазон задаваемой производительности водорода, л/ч | от 0 до 6 |
| Максимально развиваемое давление в режиме производительности, ати | 5,0 |
| Объём заливаемой дистиллированной воды, л | 1,0 |
| Расход дистиллированной воды, л/час, не более | 0,01 |
| Потребление воды, г/л водорода | 1,6 |
| Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе), не менее | 1 год |
|
Средняя потребляемая мощность, В·А, не более: - в стационарном режиме; - максимальная (при запуске) |
80 100 |
| Габаритные размеры ( Ш × Г × В ), мм, не более | 230 × 470 × 450 |
| Масса, кг, не более | 15 |
|
Рабочие условия: - температура окружающего воздуха, °С |
от +15 до +35 |
| Питание от однофазной сети переменного тока (напряжение, В / частота, Гц) |
220 (+10 -15)%; 50±1 |
|
Дополнительные технические характеристики: - Контроль качества воды, заливаемой в питающий бак; - Встроенная система водоподготовки (контроль и автоматическая очистка воды, питающей электролизный модуль); - Возможность работы в одном из двух выбранных режимах: режиме стабилизации выходного давления или режиме стабилизации производительности; - Контроль влажности производимого водорода; - Контроль разгерметизации; - Возможность включения режима «СДУВКА»; - Отображение информации о работе, отдельных параметрах, неисправностях на дисплее |
+ + + + + + + |
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76
Транспортные характеристики
| Количество мест, шт. | 1 |
| Максимальная длина места, мм | 270 |
| Максимальная ширина места, мм | 540 |
| Максимальная высота места, мм | 520 |
| Максимальный вес места, кг | 15 |
| Общий вес, кг | 15 |
| Общий объём, м3 | 0,075816 |
